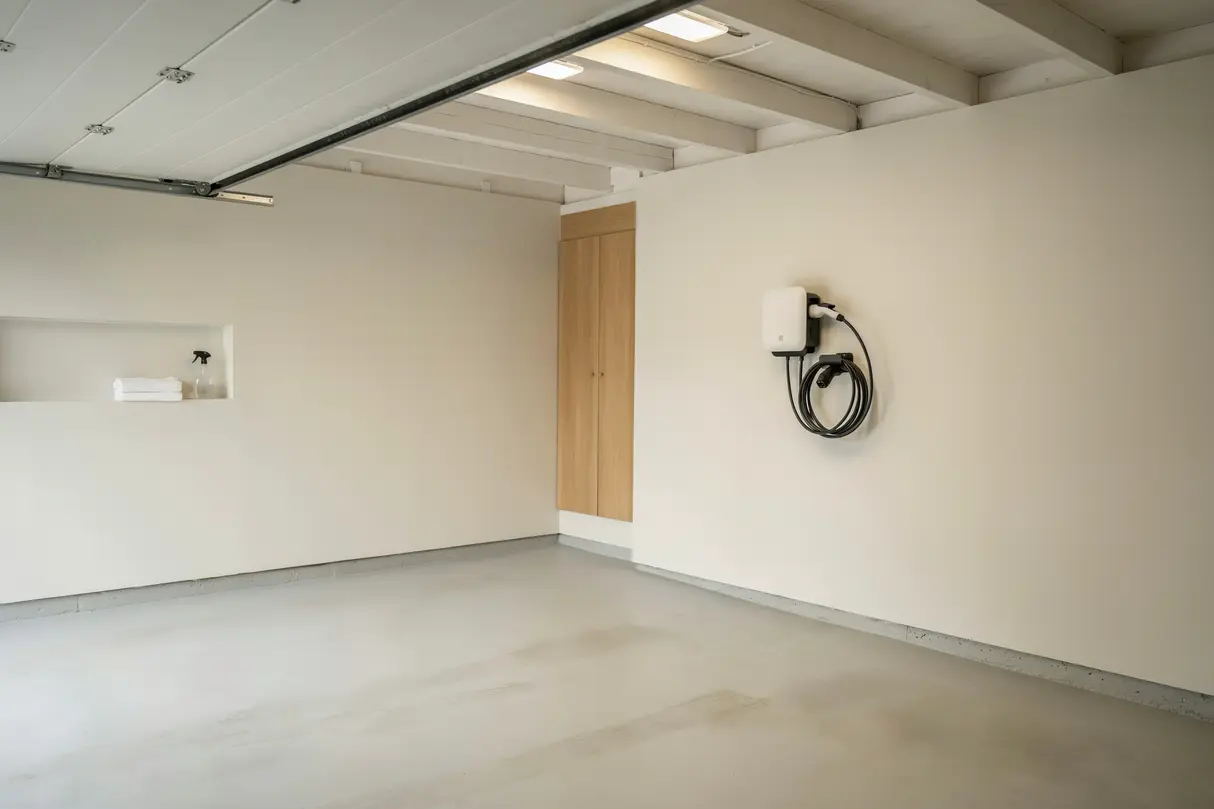

Elbilsladdning installerad i garage i Långbro, Älvsjö

Projektet omfattade en komplett installation av elbilsladdning i ett fristående garage i Långbro, Älvsjö, åt en villakund som hade efterfrågat en säker och snabb laddning hemma. Uppdraget färdigställdes i mars 2026 och inkluderade allt från förstudie och dimensionering till driftsättning och dokumentation. Kunden behövde en lösning som hanterade befintlig huvudsäkring utan överbelastning och som gav ordning och reda i garage med synlig, prydlig installation.

Så utfördes installationen

Arbetet inleddes med ett platsbesök där elcentral, befintliga grupper och huvudsäkring analyserades. En lastprofil togs fram utifrån hushållets toppar och längden till garaget mättes. Därefter projekterades en 3-fas 11 kW-laddbox med dynamisk lastbalansering. En placering på garagets innervägg valdes för korta kabeldragningar och god åtkomlighet, samtidigt som bilens ladduttag beaktades. Förbindelse mellan huvudcentral och garage planerades genom yttervägg med skyddad utvändig sträcka och intrång i garaget via vägggenomföring som tätades noggrant.

Kraftmatningen drogs med halogenfri installationskabel EQLQ 5G2,5 mm² längs fasad och vidare i garage med diskret kabelkanal. I undercentralen monterades en 3-polig dvärgbrytare 16 A (C-karaktäristik) märkt enligt gruppförteckning. Laddboxens inbyggda DC-övervakning på 6 mA kompletterades med korrekt selektivitet mot befintlig jordfelsbrytare typ A i anläggningen. Genomföringar borrades med dammuppsamling och fick gummitätningar, och alla utvändiga partier skyddades med UV-beständigt rör och rostfria klammer för lång livslängd. Infästningen av laddboxen skedde i bärande vägg med expansionsankare, och höjden anpassades till god ergonomi och tydlig kabelhantering.

För lastbalanseringen installerades tre strömtänger i huvudcentralen och en kommunikationsmodul som kopplades mot laddboxen. Uppkoppling mot hemmets WiFi genomfördes och enhetens mjukvara uppdaterades till senaste version som fanns tillgänglig vid driftsättningen. Systemet konfigurerades för att respektera huvudsäkringens nivå och fördela effekt utan onödiga bortkopplingar. En tydlig användarprofil skapades så att familjen kunde starta, stoppa och schemalägga laddning efter behov, samtidigt som laddhistorik registrerades för uppföljning.

Slutligen utfördes kontrollmätningar: isolationsmätning, skyddsledarkontroll, loopimpedans och test av jordfelsbrytarens funktion dokumenterades. Laddboxen provkördes med bilens medföljande kabel och full trefas laddning verifierades vid olika strömsteg. Alla genomföringar och skarvar efterdrogs och märktes, och kunden fick överlämningsprotokoll med schema, inställningar och anläggningsritning. Resultatet gav en diskret, robust och säker installation som möjliggjorde snabb laddning i vardagen utan att belasta hushållets övriga elanvändning. Garaget upplevdes mer ordnat efter ny kabeldragning och tydlig kabelhängare, och kunden fick en trygg lösning som följde gällande branschpraxis i 2026.
